一、概述

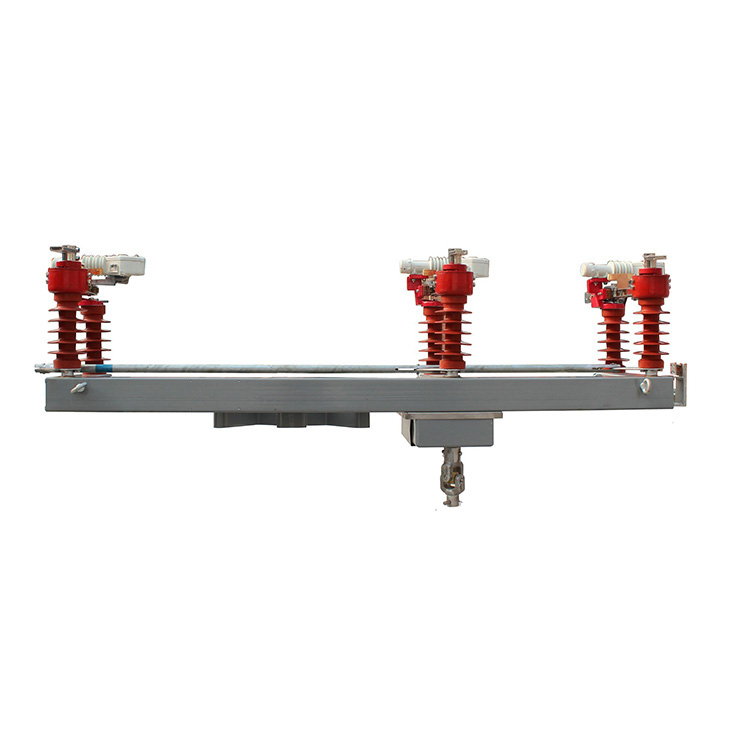

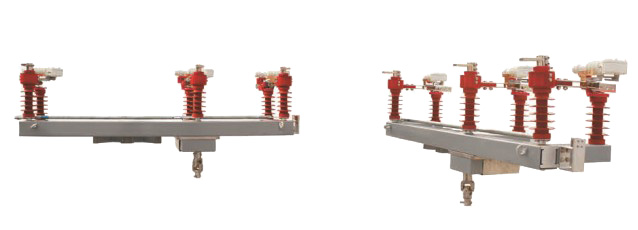

FKW18本系列開關是綜合國內現有負荷開關生產的成熟經驗及國外先進技術設計制造的新型負荷開關。
該隔離負荷開關由隔離閘刀、滅弧室及操動機構等部分組成。采用壓氣產氣滅弧原理，具有結構簡單、少維護、滅弧能力強、斷口絕緣水平高、可靠性高等優點，達到國外同類產品的水平。
該開關適用于額定電壓12kV以下、額定頻率50Hz的戶外三相交流電力配電系統切合負荷電流用。在分閘位置能滿足對隔離開關規定的隔離要求。
二、使用環境條件
海拔高度不超越3000米；
周圍空氣溫度：上限+40℃，下限-40℃，日溫差不超過32K；
風壓不超越700Pa.(相當于風速34m/s)；
空氣污穢程度:按GB5582之4.1條規定為Ⅲ級；
地震烈度不超過8度；
履冰厚度不超過10mm

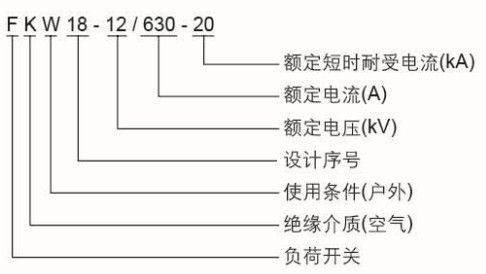

三、型號及含義
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 | kV |
12 |
|
2 |
額定電流 | A |
630 |
|
3 |
額定頻率 | Hz |
50 |
|
4 |
額定峰值耐受電流 | kA |
50 |
|
5 |
額定短時耐受電流 | kA |
20 |
|
6 |
額定短時耐受電流持續時間 | s |
4 |
|
7 |
額度有功負載開斷電流 | A |
630 |
|
8 |
額定閉環開斷電流 | A |
630 |
|
9 |
額定電纜充電電流 | A |
10 |
|
10 |
5%額定有功負載開斷電流 | A |
31.5 |
|
11 |
額定短路關合電流 | kA |
50 |
|
12 |
主回路電阻 | μΩ |
95 |
|
13 |
1min(干試) 工頻耐受電壓 |
相間、相對地 | kV |
42 |
| 斷口間 | kV |
48 |
||
14 |
1min(濕試)工頻耐受電壓 | kV |
30 |
|
15 |
雷電沖擊 耐受電壓 |
相間、相對地 | kV |
75 |
| 斷口間 | kV |
85 |
||
16 |
機械壽命參數 | 次 |
2000 |
|
17 |
三相分合閘不同期性 | ms |
5 |
|
18 |
規定操作力矩 | N.m |
300 |
|

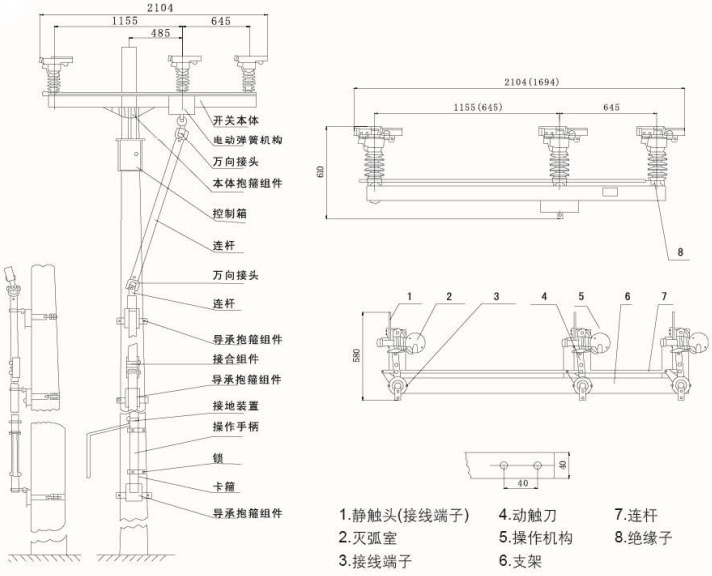

五、產品主體機構圖
