PRODUCT
| 品牌 | 上海贛高電力設備 |
| 型號 | GW4-40.5/630 |
| 額定電壓 | 10KV |
| 額定電流 | 630A |
| 峰值耐受電流 | 75 |
| 產品認證 | ISO9001 |
GW4-35/630
GW4-35/1200
GW4-35/1250
GW4-40.5/630
GW4-40.5/1250
GW4-40.5D/630
GW4-40.5D/1250
GW4-35（630/1250）系列戶外高壓隔離開關 ，是三相交流50Hz的戶外高壓電器設備。適用于發電廠、變電站及大型工礦企業的三相交流50Hz戶外電力系統中 ，供高壓線路在無功情
況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離和分、合電路之用。具有安全可靠 、操作輕便 、靈活等特點。產品的電器和機械性能符合國家
標準GB1985《交流高壓隔離開關和接地開關》的要求。 GW4-40.5G(DW)系列戶外高壓隔離開關,適用于發電廠、變電站及大型工礦企業的三相交流50Hz戶外電力系統中，電流：630A，
1250A，1600A、2000A,供高壓線路在無功情況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離和分、合電路之用。具有安全可靠 、操作輕便 、
靈活等特點。產品的電器和機械性能符合國家標準GB1985《交流高壓隔離開關和接地開關》的要求。

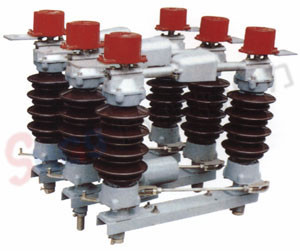

GW4系列隔離開關是一種雙柱式隔離開關，它是單極形,當三極使用時,極間用帶軸機械連接 起來,三極同步使用。
GW4系列隔離開關由底座，絕緣支柱及導電部分組成。
GW4系列隔離開關每極有兩個瓷柱，分別裝有底座兩端軸承上，以交叉連桿連接(GW4-10系列隔離開關只有一個瓷柱裝在底座一端軸承上，另一個瓷柱固定裝在底座的另一端)，可以水平旋轉。
GW4系列隔離開關導電閘刀分成兩半，分別固定在兩個瓷柱頂上，作水平分合閘，觸頭接觸地方是在兩個瓷柱的中間，用操動機構操動一個瓷柱及導電體轉動91度，另一個瓷柱及導電體也由連桿傳動轉動91度，(GW4-10系列隔離開關當操動機構操動時,只有裝在底座軸承上一端的瓷柱及導電體轉動91度,另一端固定),于是閘刀便向同一側方向斷開或閉合。
GW4-10系列隔離開關配用CS11-1型手力操動機構操動。
GW4-15系列隔離開關配用CS11-1型手力操動機構操動。
GW4-35系列隔離開關配用CS11或CS5型手力操動機構操動。
GW4-110（60）系列隔離開關配用CS11或CS15型手力操動機構操動。
GW4-35D系列隔離開關配用CS8-6D或CS15-D型手力操動機構操動。
GW4-110D（60D）系列隔離開關配用CS8-6D或CS15-D型手力操動機構擴CQ1-110.145型氣動操動機構操動。
主要技術參數
| 項目 | GW4-40.5 | GW4-40.5 | GW4-126 | GW4-126G | GW4-145 | |
| 額定電壓 | 40.5 | 72.5 | 126 | 126 | 145 | |
| 額定電流 | 630 1250 2000 2500 | 630 1250 2000 2500 4000 | 630 1250 2000 2500 | 630 1250 | 1250 2000 2500 | |
| 額定短時耐受電流(有效值) | 20 31.5 40(46) | 20 31.5 40(46) | 20 31.5 40(46) | 20 31.5 | 20 31.5 40(46) | |
| 額定峰值耐受電流(峰值) | 50 80 100(104) | 50 800 100(104) | 50 800 100(104) | 50 80 | 50 80 100(104) | |
| 額定短時工頻耐壓(有效值) | 對地 | 80 | 140 | 185(230) | 185 | 375 |
| 斷口 | 110 | 160 | 210(265) | 210 | 315 | |
| 額定雷電沖擊耐受電壓(峰值) | 對地 | 185 | 325 | 450(550) | 450 | 650 |
| 斷口 | 215 | 375 | 520(630) | 550 | 750 | |
| 接線端額定水平拉力 | 490(735) | 735 | 735 | 735 | 960 | |
| 單極重量 | 80 | 200 | 240 | 300 | 300 | |
